奥西得极清4k画面分割器型号：LCD-4k-4F.
极清4k画面分割器描述
LCD-4K-4F是一台从多路输入信号中把其中4路信号合为一个信号，可以让多路信号同时显示在一个显示器件上的解决方案。每个窗口都可以任意缩小放大，快速切换。
产品符合HDCP标准，输入和输出分辨率高达4K的极清画面分割器。
极清4k画面分割器产品特性:
Ÿ 标准1U机箱.
Ÿ 输入信号源：4路HDMI , 2路DisplayPort , 1路VGA/YPbPr
Ÿ HDMI信号，DisplayPort信号输入 支持4K x 2K ,30Hz
Ÿ 输入端信号源格式灵活切换
Ÿ 支持对应的多路模拟音频输入选择
Ÿ 支持多声道的HDMI、DisplayPort音频分离，光纤和8通道的模拟输出。
Ÿ 支持通过HDMI/DisplayPort Cable Switch, 一键快速切换和全屏,独立显示。
Ÿ 易用友好的面板操作和网页软件操作
Ÿ 支持通过面板按键，红外遥控，IP远程（网页界面，TCP/UDP, Telnet），RS232串口控制本机
Ÿ 通过LAN口，RS232口，USB口（某些机器保留）接口可现场升级固件
Ÿ 4路HDMI信号输入口都支持MHL格式输入。
Ÿ HDMI输出端支持4K x 2K ,30Hz和1920X1080P逐行等多种分辨率。
Ÿ 每个输入端信号都可以任意缩小放大（Auto Sclaer）。

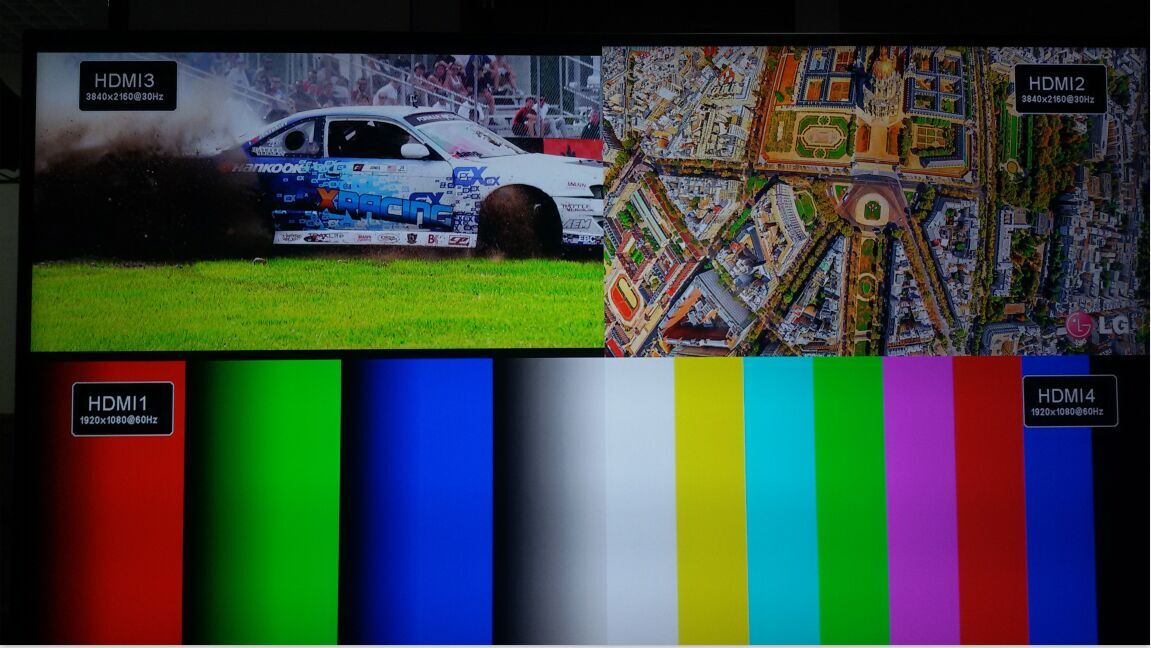

Ÿ 支持4窗口显示，3窗口，2窗口，单窗口独立显示等模式，合为一路HDMI信号输出到一个显示器上。
Ÿ 多种预设定的模式存储 ,调用.
Ÿ 兼容HDCP协议.
规格参数
|
视频 |
|
|
输入信号 |
4 路 HDMI, 2 路DP , 1 路 VGA 输入 |
|
输入标准 |
HDMI：HDMI 1.4a DVI: 165MHz (UXGA,60Hz) DisplayPort: DP1.2a MHL: supports MHL2.0, 1080p HDCP: HDMI 1.4, DP 1.3 RGB/YPbPr: 205MHz (up to UXGA,75Hz) |
|
支持输入分辨率 |
Up to 3840 x 2160@30Hz (4K x 2K,30Hz) |
|
输入电平 |
0.5-1.0 V峰峰值 |
|
输出接口 |
1 x HDMI OUT |
|
输出规格 |
HDMI 1.4 |
|
支持输出分辨率 |
Up to 3840 x 2160@30Hz (4K x 2K@30Hz) |
|
输出阻抗 |
100 Ω |
|
|
|
|
音频 参数 |
|
|
输入接口 |
7 x 3.5mm立体声插孔 |
|
输出接口 |
4 x 3.5mm 立体声插孔 1 x 光纤端子 |
|
常规参数 |
|
|
电源 |
110~240V AC |
|
功耗 |
15W |
|
控制方式 |
RS232控制，IP控制 |
|
工作温度 |
0°C to 35°C (32°F to 95°F) 10% to 90%. |
|
存储温度 |
-20°C to 70°C (-4°F to 140°F) 10% to 90%. |
|
产品尺寸 (长 x 宽 x 高) |
440mm x 272mm x 43.5mm |
|
产品重量 |
3.16kg |
DDC信号
以上为基本规格,具体以客户要求和实物为准.
